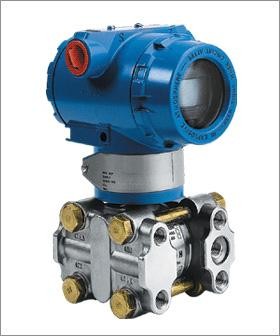

产品名称：SCB-3051/3351系列智能电容式压力/差压变送

产品概述

3351系列智能电容式差压变送器产品简介∷

3351系列智能电容式变送器(以下简称智能变送器)是以微处理器为核心的压力仪表，它在传统的1151电容式变送器的结构上增加了通讯和其它。用268、275通讯器或采用HART协议的其它主机可在控制室、变送器现场或在同一控制回路的任何地方同它进行双向通讯(读、写数据和诊断).

1、主要特点

3351系列智能电容式变送器除了一般电容式变送器的固有特点外，还具有如下特点：
·智能电子部件仅由一块组成
·量程比15：1或10：1
·0-0.6－0-42000KPa
·就地按鍵调整量程和零点
·可更新现存的TY-1151(包括1151)各种模拟式变送器为智能仪表
·符合HART协议，可用HART通讯器268、275与本智能表进行双向通讯而不中断输出信号
·在采用HART协议的分散控制系统中同主机进行双向通讯
·具有自诊断和远传诊断功能
·带有EEPROM，不怕断电丢失数据
2、工作原理

被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外，它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方，，传感器微调等运算，以及诊断和数字通信。
本微处理器中有16字节程序的RAM，并有三个16位计数器，其中之一执行A /D转换。转换器把微处理器来的并经校正过的数字信号微调数据，这些数据可用变送器软件修改。数据贮存在EEPROM内，即使断电也保存完整。数字通信线路为变送器提供一个与外部设备(如275型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号，并通过回路传送所需信息。通信的类型为移频鍵控FS技术并依据BeII202标准。
以差动电容为检测原理组成电容式变送器，输入压力分别为0～40KPa，
0～250KPa等。使用对象：液体、气体和蒸气。

ZRN3351DP差压变送器
3	0-1～6KPa
4	0-6～40KPa
5	0-40～200KPa
6	0-0.16～1MPa
7	0-0.4～2.5MPa
8	0-1.6～10MPa
	代号	功能
	E	普通模拟型(输出:4～20mA)
	G	常规智能型(输出:4～20mA)
	S	标准智能型(输出:4～20mA带HART总线协议)
		代号	结构材料
		代号	法兰接头		排气/排液阀	隔离膜片	灌充液体
		22	316不锈钢		316不锈钢	316不锈钢	硅油
		23	316不锈钢		316不锈钢	哈氏C-276
		24	316不锈钢		316不锈钢	蒙乃尔
		25	316不锈钢		316不锈钢	钽
			代号	静压MPa
			B	4
			C	10
				代号	精度
				Q1	0.2%FS
				Q2	0.5%FS
					代号	电气连接头
					L1	M20X1.5内螺纹
					L2	1/2NPT内螺纹
						代号	附加选项
						M1	0～100%线性指示表头
						M3	数字显示表头
						B1	2″管装弯支架
						B2	墙装/板装弯支架
						B3	2″管装平支架
						D0	泄放阀在压力室中部
						D1	侧面泄放阀在压力室上部
						D2	侧面泄放阀在压力室下部
						C0	1/2″锥管内螺纹接头
						C1	1/2″引压接头及后部焊接引压管φ14（供货时含C0）
						C2	丁字形螺纹接头M20X1.5
						d	隔爆型EXd ⅡCT5
						I	本安型EXiaⅡ CT6
